THINKCAR ADAS Master Kit — професійний комплект для калібрування ADAS з набором мішеней

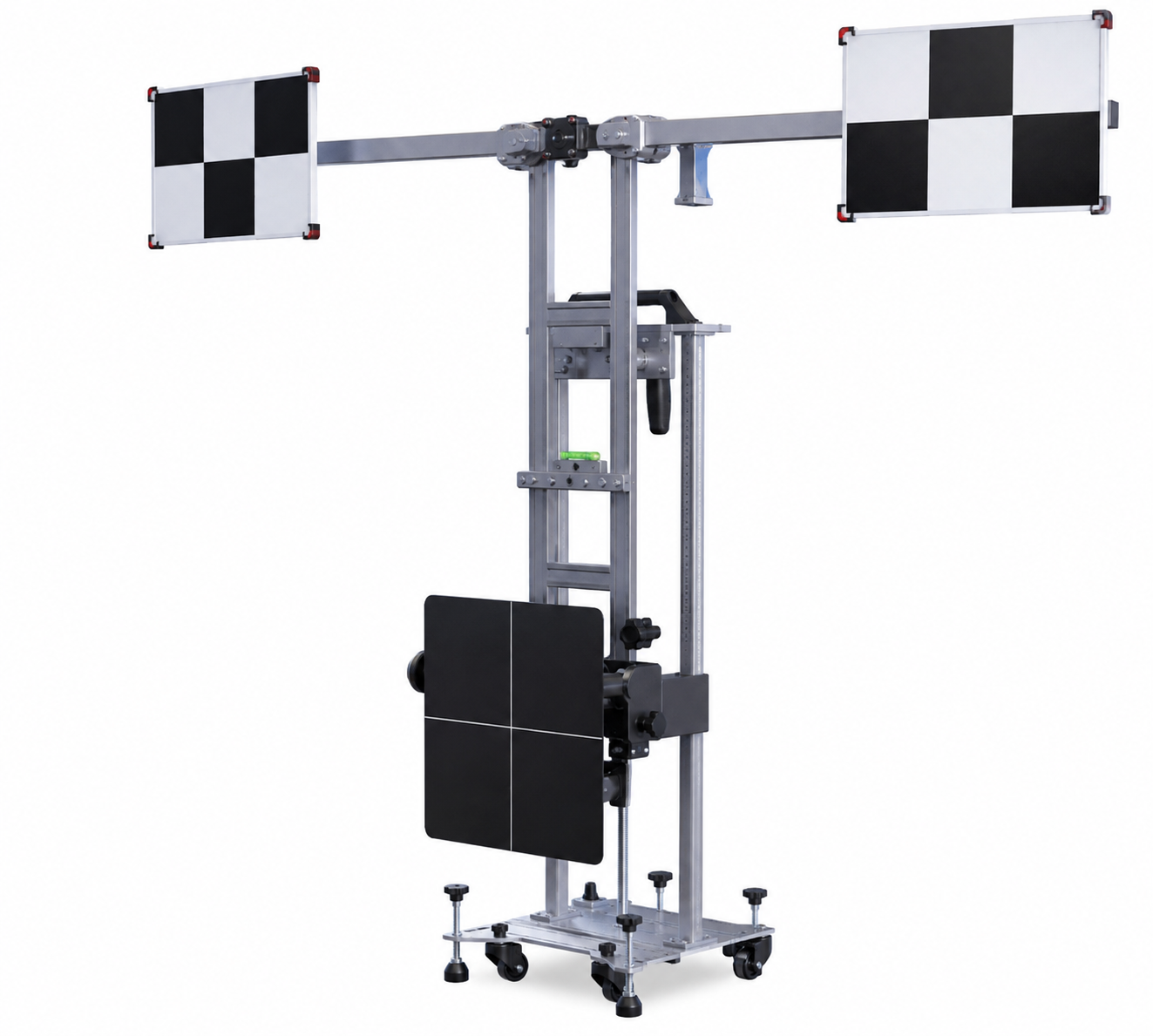

THINKCAR ADAS Master Lite — нове покоління обладнання для калібрування ADAS

Master Lite — професійний стенд для калібрування систем допомоги водієві ADAS (Advanced Driver Assistance Systems) на легкових автомобілях.

За інформацією постачальника, ADAS Master Lite прийшов на заміну THINKCAR ADAS Master Pro, виробництво якого припинено.

Нова система має легку та розбірну конструкцію, складну поперечну балку й розрахована на можливість роботи одним спеціалістом.

Сам THINKCAR позиціонує Master Lite як економічно ефективне професійне рішення для СТО, сервісів автомобільного скла, автомайстерень, мобільних спеціалістів та виїзного автосервісу.

Основні переваги THINKCAR ADAS Master Kit

✓ Актуальний стенд THINKCAR ADAS Master Lite

✓ LDW Targets Kit входить до комплектації Master Kit

✓ 30 компонентів у комплекті LDW Targets Kit

✓ Підтримка 6 основних напрямків ADAS

✓ LDW / ACC / AVM / NVS / BSD / RCW

✓ Понад 90 автомобільних брендів

✓ Понад 90 типів сумісних мішеней

✓ Заявлене виробником покриття понад 95% моделей з ADAS

✓ Лазерне позиціонування

✓ Регулювання висоти

✓ Контроль горизонтального положення

✓ Складна поперечна балка

✓ Легка та розбірна конструкція

✓ Можливість роботи одним спеціалістом

✓ Графічні покрокові інструкції

✓ Формування порівняльних звітів до та після калібрування

✓ Можливість розширення додатковими мішенями THINKCAR

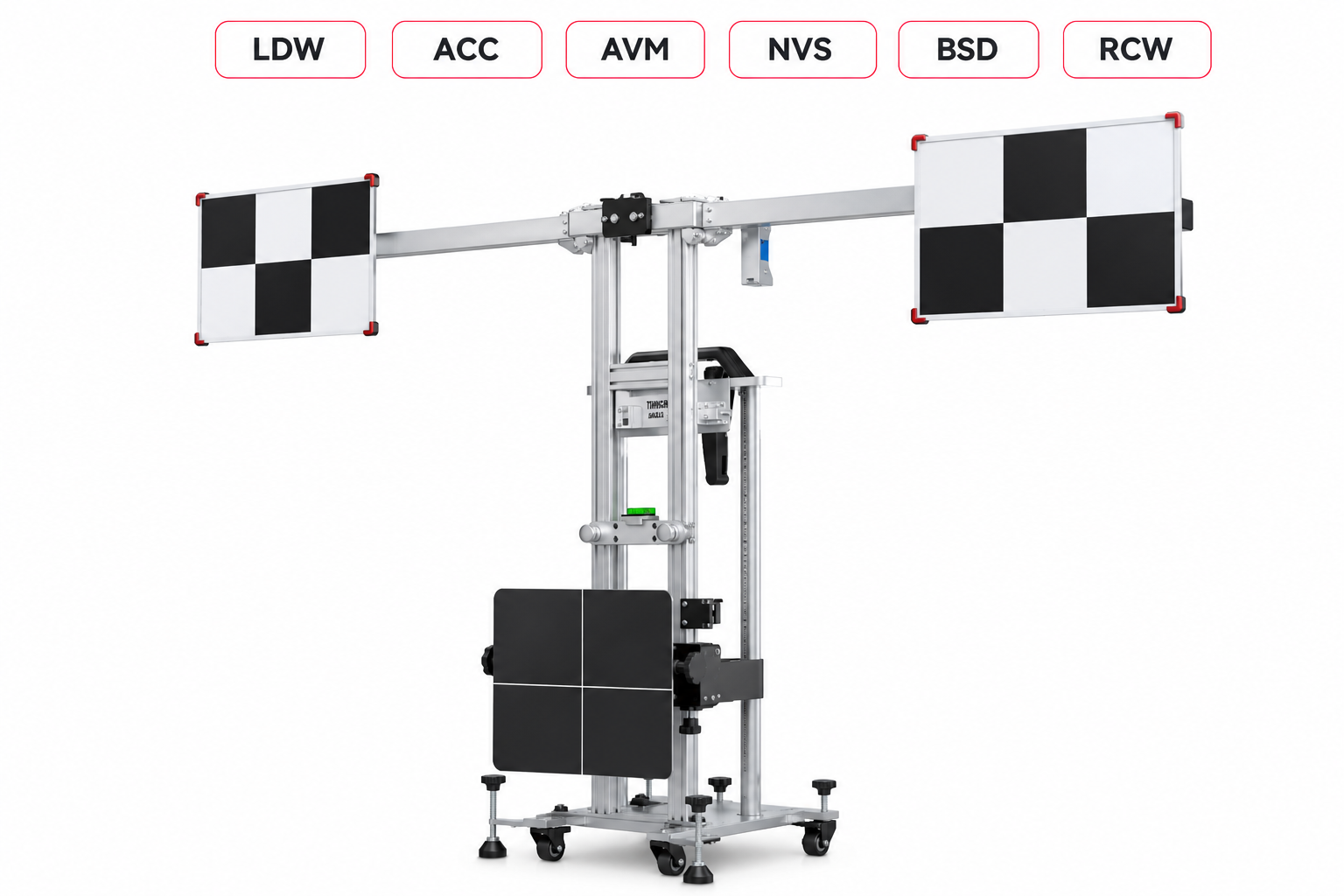

Калібрування 6 основних систем ADAS

THINKCAR ADAS Master Lite підтримує калібрування шести основних напрямків систем допомоги водієві.

LDW — Lane Departure Warning

Системи попередження про вихід автомобіля зі смуги руху. Для роботи таких систем зазвичай використовуються передні камери, які контролюють дорожню розмітку та положення автомобіля відносно смуги.

ACC — Adaptive Cruise Control

Системи адаптивного круїз-контролю, що використовують радари та інші датчики для контролю дистанції до автомобіля попереду.

AVM — Around View Monitoring

Системи панорамного та кругового огляду автомобіля, які використовують декілька камер для контролю простору навколо транспортного засобу.

NVS — Night Vision System

Системи нічного бачення, призначені для покращення контролю дорожньої ситуації в умовах недостатнього освітлення.

BSD — Blind Spot Detection

Системи контролю сліпих зон, які використовують радари, камери або інші датчики для виявлення транспортних засобів у зонах з обмеженою видимістю.

RCW — Rear Collision Warning

Системи попередження про небезпеку зіткнення ззаду.

Конкретна процедура та необхідне обладнання залежать від автомобіля й установленої системи ADAS.

Підтримка понад 90 автомобільних брендів

За даними THINKCAR, ADAS Master Lite підтримує калібрування систем ADAS для понад 90 автомобільних брендів Європи, Америки, Азії та Китаю.

Також виробник заявляє сумісність із понад 90 типами калібрувальних мішеней.

THINKCAR окремо зазначає підтримку калібрування понад 95% моделей автомобілів, обладнаних системами ADAS, із подальшим оновленням програмного покриття.

Важливо: фактична підтримка залежить від марки, моделі, року випуску, комплектації автомобіля, типу встановленої ADAS-системи, програмного забезпечення та наявності необхідної мішені.

THINKCAR LDW Targets Kit — комплект мішеней у Master Kit

Сам стенд ADAS Master Lite та калібрувальні мішені є окремими компонентами системи. У матеріалах THINKCAR калібрувальні мішені й аксесуари позначені як додаткове обладнання.

У комплектації THINKCAR ADAS Master Kit, яку пропонує наш магазин, разом зі стендом поставляється LDW Targets Kit.

За інформацією постачальника комплект містить:

28 калібрувальних мішеней/компонентів + 2 подовжувачі = 30 одиниць.

У комплектувальному листі представлені мішені для різних систем автомобілів Mercedes-Benz, VW/Audi, Honda, Toyota, Nissan, Nissan/Renault, Hyundai/Kia, Mazda, Subaru, Suzuki, Mitsubishi, Sprinter та інших.

Окремі мішені та комплектуючі також можна придбати окремо, що дозволяє надалі розширювати можливості стенда відповідно до автомобілів, з якими працює СТО.

Система позиціонування ADAS Master Lite

Для правильного розташування стенда відносно автомобіля Master Lite використовує комплекс допоміжних засобів позиціонування.

Виробником передбачені:

Central Laser — центральний лазер;

Five-line Laser Device — п'ятилінійний лазер;

Rangefinder — лазерний далекомір;

Laser Reflector — лазерний відбивач;

Auxiliary Mirror — допоміжне дзеркало;

Positioning Bracket — позиційний кронштейн;

Plumb Line — висок;

Tape — рулетка;

Centring Parallel Auxiliary Line Kit — комплект допоміжних ліній для центрування та паралельного позиціонування.

Паралельне позиціонування

Для паралельного встановлення стенда відносно автомобіля використовуються спеціальні допоміжні лінії позиціонування.

Регулювання висоти

Висота стенда регулюється вручну. Для визначення необхідної висоти використовується лазерний далекомір.

Вирівнювання стенда

Для контролю горизонтального положення використовується бульбашковий рівень, а положення основи коригується регулювальними опорами.

Легка конструкція та робота одним спеціалістом

Master Lite має мінімалістичну розбірну конструкцію.

За інформацією THINKCAR, обладнання розраховане на можливість роботи одним спеціалістом.

Поперечна балка стенда складається, що спрощує його переміщення та зберігання.

Це особливо зручно для невеликих і середніх СТО, де важливе раціональне використання робочого простору.

Покрокові інструкції з калібрування

Програмне забезпечення THINKCAR надає графічні інструкції та покрокові підказки, які супроводжують майстра під час виконання процедури калібрування.

Конкретний порядок калібрування визначається автомобілем та вимогами його виробника.

Звіти до та після калібрування

ADAS Master Lite підтримує формування порівняльних звітів до та після проведення калібрування.

Це особливо корисно для професійного СТО, оскільки дозволяє документувати виконану процедуру та результати роботи.

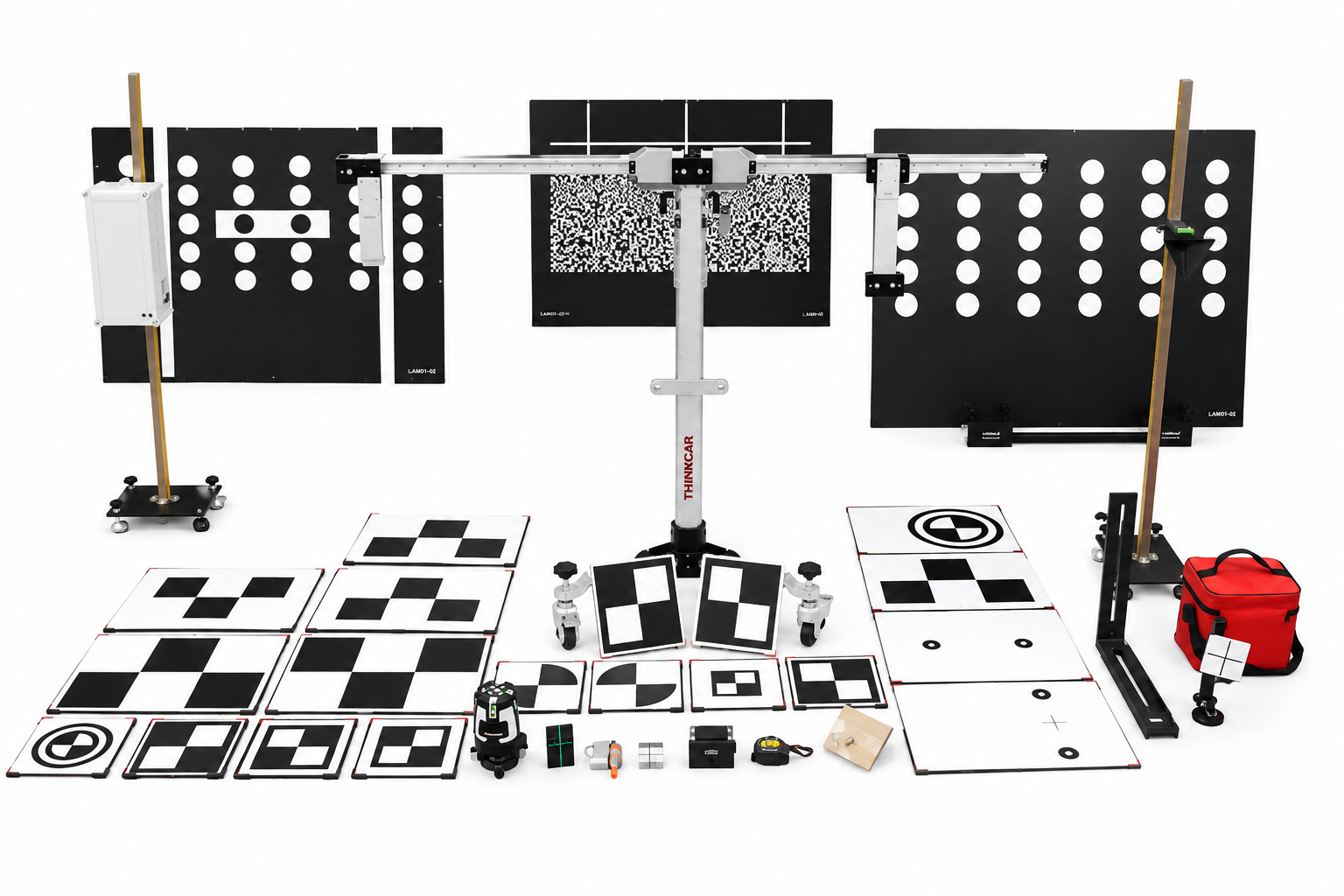

Комплектація THINKCAR ADAS Master Kit

1. Стенд THINKCAR ADAS Master Lite

До базового комплекту стенда входять:

• основна рама ADAS Master Lite;
• Central Laser LAM09-02;
• Rangefinder — далекомір;
• Five-line Laser Device;
• Laser Reflector LAM09-03;
• Auxiliary Mirror LAM09-04;
• Positioning Bracket LAM09-05;
• Plumb Line LAM09-06;
• рулетка;
• Cross Sticker — 10 шт.;
• Centring Parallel Auxiliary Line Kit;
• адаптер живлення EU;
• адаптер живлення US;
• Activation Card;
• інструкція користувача;
• комплектувальний лист;
• сертифікат;
• сервісна картка.

Комплектація відповідає наданому packing list THINKCAR.

2. THINKCAR LDW Targets Kit

30 одиниць: 28 калібрувальних мішеней/компонентів + 2 подовжувачі для мішеней.

У наборі представлені рішення для різних моделей Mercedes-Benz, VW/Audi, Honda, Toyota, Nissan/Renault, Hyundai/Kia, Mazda, Subaru, Suzuki, Mitsubishi та інших автомобілів.

Можливість розширення системи

THINKCAR пропонує значно ширший асортимент додаткових калібрувальних мішеней та аксесуарів.

Залежно від потреб СТО систему можна доповнювати:

• LDW-мішенями;
• AVM-мішенями;
• RCW-мішенями;
• радарними мішенями;
• NVS/NV-мішенями;
• інструментами вирівнювання радарів;
• LiDAR-мішенями;
• спеціальними пристроями для калібрування камер і радарів.

Ці компоненти представлені виробником як додаткові аксесуари.

Таким чином, СТО може сформувати комплект обладнання відповідно до автомобілів та систем ADAS, з якими працює найчастіше.

Сумісність із діагностичними сканерами THINKCAR

Для запуску діагностичних процедур та програмного калібрування систем ADAS стенд THINKCAR ADAS Master Kit працює спільно з професійними діагностичними сканерами THINKCAR.

Підтримуються сканери THINKCAR починаючи з THINKTOOL Expert 195 і вище, залежно від моделі діагностичного обладнання та встановленого програмного забезпечення.

Таким чином, стенд можна використовувати разом із професійними моделями THINKCAR, зокрема:

THINKTOOL Expert 195 → Expert 391 → Expert 394 → Expert 399 та іншими сумісними моделями вищого класу.

Діагностичний сканер використовується для вибору автомобіля, запуску передбаченої виробником процедури ADAS, виконання калібрування та контролю результату.

Важливо: діагностичний сканер не входить до стандартної комплектації THINKCAR ADAS Master Kit, якщо інше не зазначено в комплектації товару. Перед придбанням рекомендуємо уточнити сумісність конкретної моделі сканера та автомобіля.

Технічні та функціональні характеристики

* Фактична підтримка та процедура калібрування залежать від марки, моделі, року випуску, комплектації автомобіля, встановленої ADAS-системи, програмного забезпечення та необхідної калібрувальної мішені.

Для кого призначений THINKCAR ADAS Master Kit

Комплект підійде для:

СТО та автосервісів, кузовних майстерень, сервісів із заміни автомобільного скла, спеціалістів з автомобільної електроніки та діагностики, а також майстерень, які планують розвивати напрямок калібрування ADAS.

THINKCAR ADAS Master Kit має важливу перевагу перед придбанням лише стенда Master Lite: до комплекту вже включений розширений LDW Targets Kit із 30 компонентів.

Надалі обладнання можна доповнювати необхідними мішенями та аксесуарами THINKCAR відповідно до спеціалізації конкретного СТО.
