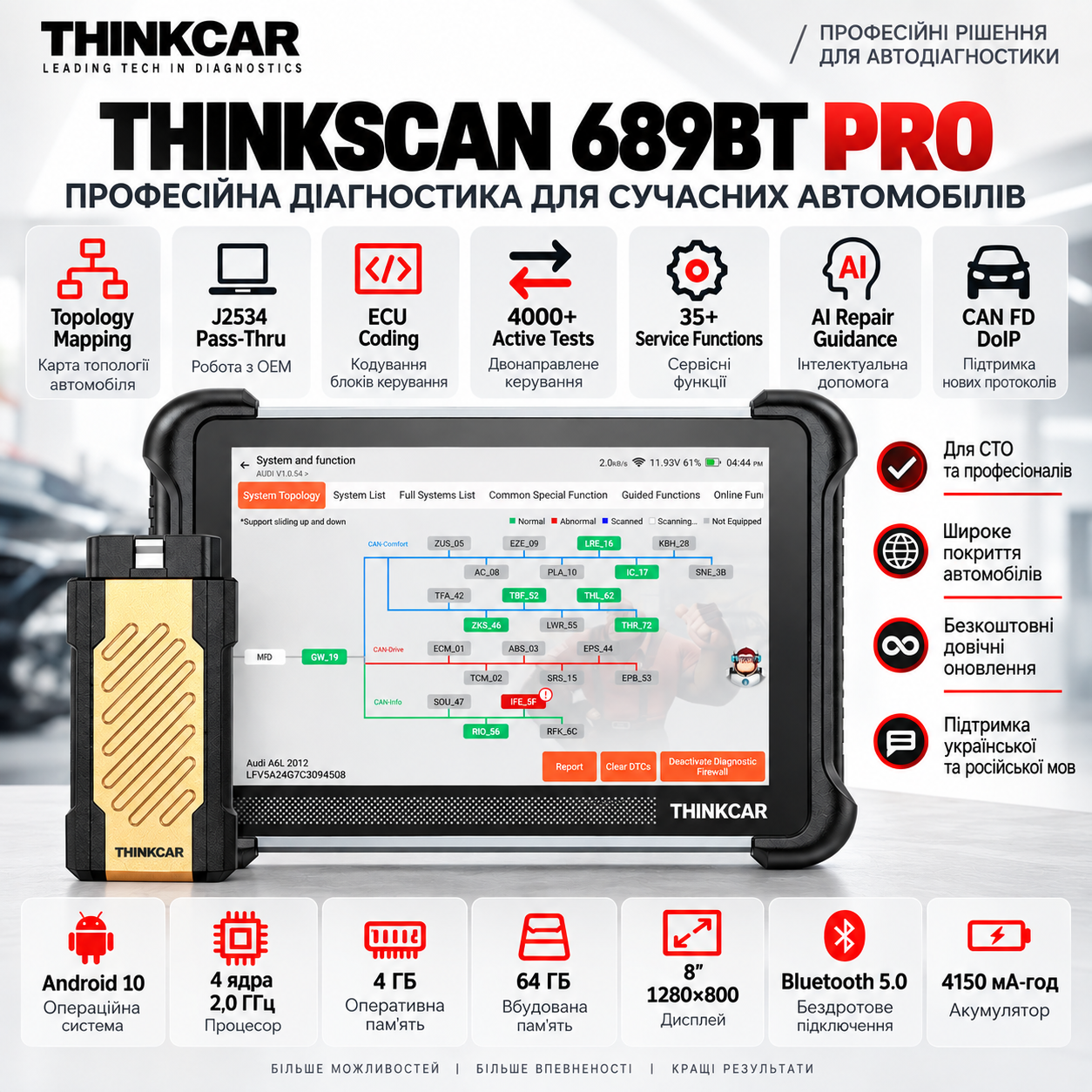

THINKSCAN 689BT PRO — професійний рівень автомобільної діагностики

THINKCAR THINKSCAN 689BT PRO створений для СТО, автоелектриків, майстрів з діагностики та спеціалістів, яким потрібні розширені можливості роботи з електронними системами сучасних автомобілів.

Модель поєднує повносистемну діагностику з професійними інструментами: візуальною картою топології електронних блоків, ECU Coding, двонаправленим керуванням Active Test, AI Repair Guidance та J2534 Pass-Thru.

Сканер можна використовувати як для щоденної діагностики та сервісного обслуговування, так і для складніших робіт з автомобільною електронікою.

Повносистемна діагностика автомобіля

THINKSCAN 689BT PRO забезпечує доступ до електронних систем підтримуваного автомобіля.

Залежно від марки, моделі та комплектації можна працювати з:

• двигуном;
• автоматичною трансмісією;
• ABS;
• SRS;
• кузовною електронікою;
• кліматичною системою;
• електронікою шасі;
• системами комфорту;
• іншими доступними ECU.

Сканер дозволяє зчитувати та видаляти коди несправностей, переглядати поточні параметри Live Data, отримувати інформацію про ECU та виконувати доступні діагностичні операції.

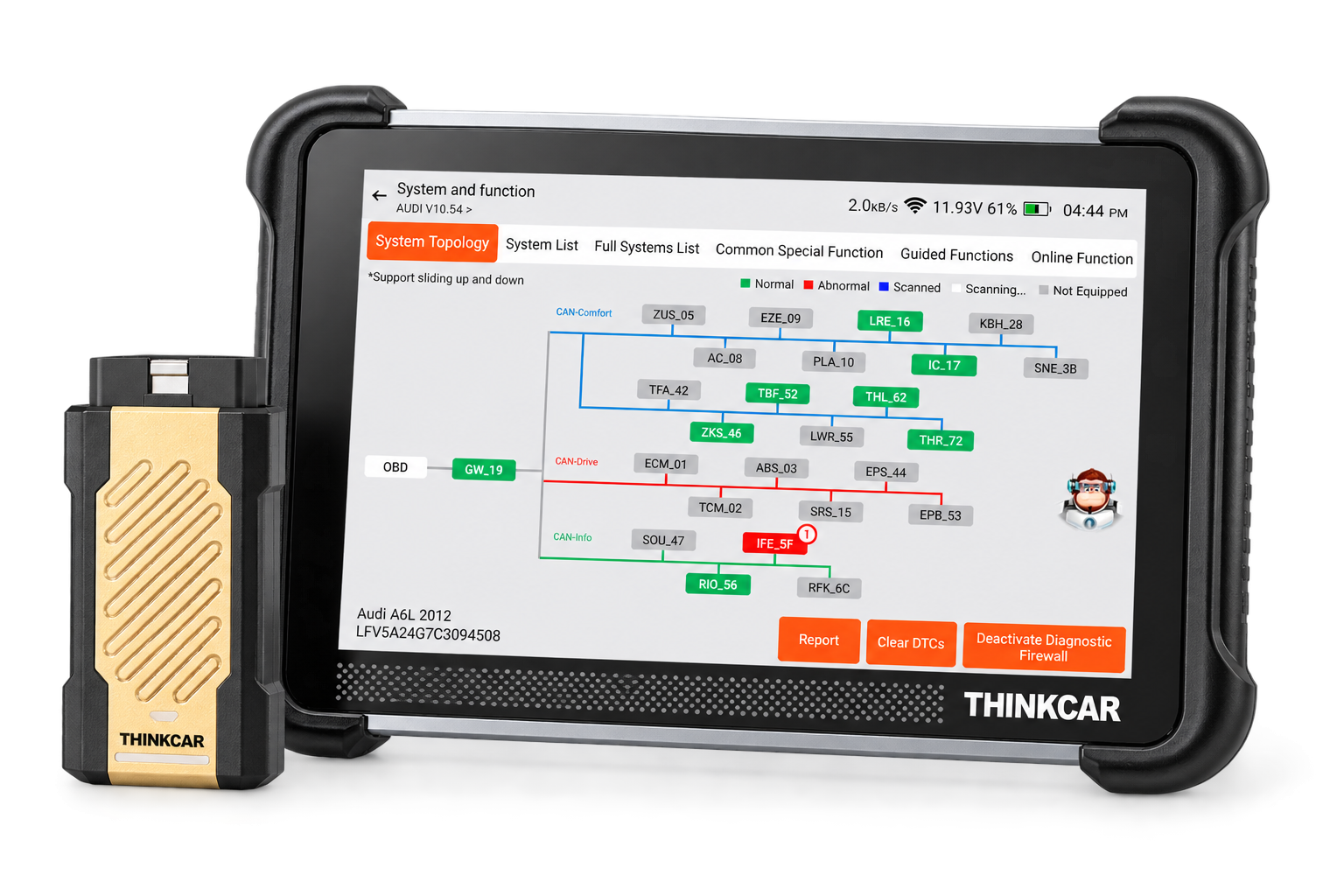

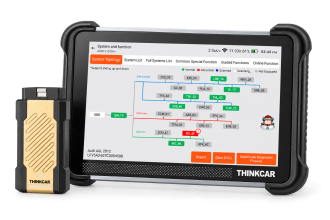

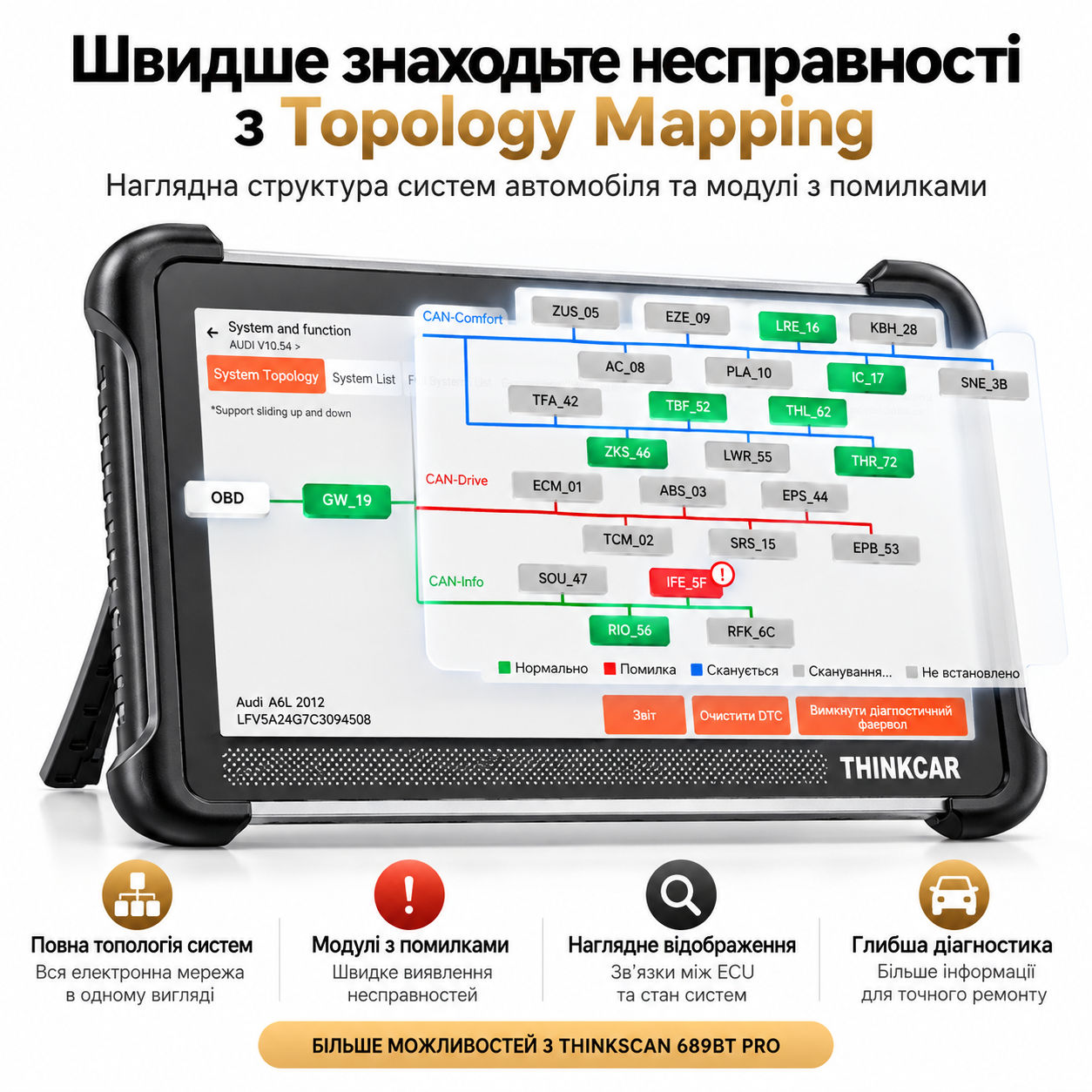

Topology Mapping — карта топології електронних блоків

Одна з ключових можливостей THINKSCAN 689BT PRO — Topology Mapping.

Замість звичайного списку електронних блоків сканер може відображати структуру електронної мережі підтримуваного автомобіля у вигляді наочної схеми.

Карта топології допомагає побачити:

• встановлені блоки керування;
• зв'язки між ECU;
• блоки з виявленими помилками;
• стан електронних систем;
• ділянки мережі, які потребують додаткової перевірки.

Це особливо корисно під час діагностики сучасних автомобілів із великою кількістю взаємопов'язаних електронних модулів.

J2534 Pass-Thru

THINKSCAN 689BT PRO підтримує J2534 Pass-Thru для роботи із сумісним оригінальним програмним забезпеченням автовиробників через комп'ютер з Windows.

Схема роботи:

OEM-програма → Windows-ПК → THINKSCAN 689BT PRO GVCI → автомобіль → ECU

Виробник заявляє тестування J2534 з 11 OEM-платформами:

• Toyota Techstream;
• Honda HDS;
• Volvo VIDA;
• VAG ODIS;
• BMW ISTA;
• Ford IDS/FDRS;
• Subaru SSM4;
• GM GDS2;
• FCA wiTECH 2.0;
• Mercedes-Benz XENTRY;
• Jaguar Land Rover SDD.

Важливо щодо J2534

Наявність інтерфейсу J2534 не означає можливість програмування будь-якого автомобіля без додаткових умов.

Доступність конкретної операції залежить від марки та моделі автомобіля, електронного блоку, OEM-програми, облікового запису, ліцензії або підписки виробника.

Необхідні OEM-програми, акаунти та платні підписки, якщо вони потрібні для конкретної процедури, отримуються окремо.

ECU Coding — кодування блоків керування

Функція ECU Coding розширює можливості THINKSCAN 689BT PRO під час ремонту, заміни та налаштування електронних компонентів автомобіля.

На сумісних автомобілях можуть бути доступні:

• кодування ECU;
• персоналізація налаштувань;
• зміна доступних конфігурацій;
• адаптація електронних блоків;
• узгодження замінених компонентів;
• активація підтримуваних функцій.

Перелік доступних операцій ECU Coding залежить від конкретної марки, моделі, року випуску, ECU та комплектації автомобіля.

4000+ Active Tests — двонаправлене керування

THINKSCAN 689BT PRO підтримує понад 4000 активних тестів.

Функція Active Test / Bi-Directional Control дозволяє сканеру надсилати команди електронним блокам автомобіля та перевіряти роботу виконавчих механізмів.

Залежно від автомобіля можна перевіряти роботу:

• освітлення;
• склоочисників;
• центрального замка;
• електросклопідіймачів;
• вентиляторів;
• форсунок;
• електричних приводів;
• інших підтримуваних компонентів.

Це допомагає швидше визначити, де знаходиться несправність — у самому виконавчому механізмі, проводці, керуванні або іншій частині системи.

Доступність активних тестів залежить від конкретного автомобіля.

AI Repair Guidance

У THINKSCAN 689BT PRO реалізована функція AI Repair Guidance.

Вона призначена для допомоги під час аналізу несправностей та може використовуватися як додатковий інструмент для визначення подальшого напрямку діагностики.

AI Repair Guidance не замінює професійну перевірку автомобіля, аналіз Live Data, електричних схем та технічної документації.

35+ сервісних функцій

THINKSCAN 689BT PRO підтримує 35+ сервісних функцій для технічного обслуговування та ремонту автомобілів.

Залежно від автомобіля можуть бути доступні операції, пов'язані з:

• скиданням сервісного інтервалу масла;
• EPB;
• TPMS;
• BMS та обслуговуванням АКБ;
• DPF;
• SAS;
• адаптацією дросельної заслінки;
• іншими сервісними та адаптаційними процедурами.

Фактичний перелік доступних сервісних функцій залежить від марки, моделі, року випуску та комплектації автомобіля.

CAN FD та DoIP

THINKSCAN 689BT PRO підтримує сучасні протоколи CAN FD та DoIP.

Це розширює можливості діагностики сучасних автомобільних платформ і робить сканер актуальним для професійного використання на СТО та в майстернях автоелектрики.

Широке покриття автомобілів

Виробник заявляє сумісність THINKSCAN 689BT PRO з великою кількістю автомобілів різних марок та ринків.

Підтримка конкретної діагностичної або сервісної функції залежить від:

• марки;
• моделі;
• року випуску;
• ринку автомобіля;
• комплектації;
• встановлених електронних блоків.

Якщо сканер купується для виконання конкретної професійної операції, рекомендується попередньо перевірити сумісність.

Українська та російська мови

THINKSCAN 689BT PRO підтримує багатомовний інтерфейс.

Серед доступних мов виробник вказує українську та російську, а також англійську, німецьку, французьку, іспанську, італійську, польську та інші мови.

Це робить сканер зручним для використання на українських СТО.

Бездротове підключення Bluetooth 5.0

Для зв'язку діагностичного планшета з VCI використовується Bluetooth 5.0.

Бездротове підключення дозволяє майстру працювати з планшетом на зручній відстані від діагностичного роз'єму автомобіля.

Це особливо зручно під час Active Test, перевірки виконавчих механізмів та роботи під капотом автомобіля.

8-дюймовий сенсорний дисплей

THINKSCAN 689BT PRO оснащений 8-дюймовим сенсорним дисплеєм з роздільною здатністю 1280×800.

На великому екрані зручно переглядати:

• Topology Map;
• коди несправностей;
• Live Data;
• графіки параметрів;
• результати сканування;
• діагностичні звіти;
• сервісні меню.

4 ГБ RAM та 64 ГБ пам'яті

Апаратна платформа THINKSCAN 689BT PRO включає:

• 4-ядерний процесор 2,0 ГГц;
• 4 ГБ оперативної пам'яті;
• 64 ГБ вбудованої пам'яті;
• Android 10.

Для автономної роботи використовується акумулятор ємністю 4150 мА·год.

Магнітне кріплення VCI

У THINKSCAN 689BT PRO передбачене зручне магнітне кріплення VCI до корпусу планшета.

Після завершення діагностики адаптер можна зафіксувати безпосередньо на пристрої. Це спрощує зберігання та зменшує ризик втрати VCI під час щоденної роботи на СТО.

Безкоштовні довічні оновлення

Для THINKSCAN 689BT PRO виробник заявляє безкоштовні довічні оновлення діагностичного програмного забезпечення для підтримуваних марок.

Це важлива перевага для професійного використання, оскільки стандартне програмне забезпечення сканера не потребує щорічного продовження підписки.

Сторонні OEM-програми, акаунти, ліцензії та підписки, які можуть знадобитися для роботи через J2534, оплачуються окремо.

Підключення додаткового обладнання

Можливості THINKSCAN 689BT PRO можна розширити за допомогою сумісного додаткового обладнання THINKCAR.

Виробник вказує можливість роботи з окремими додатковими модулями та аксесуарами, зокрема обладнанням для TPMS, ендоскопом та TKEY101.

Додаткові модулі та аксесуари купуються окремо.

Технічні характеристики THINKCAR THINKSCAN 689BT PRO

Кому підійде THINKSCAN 689BT PRO

THINKCAR THINKSCAN 689BT PRO орієнтований насамперед на професійне використання:

• СТО;
• автоелектриками;
• майстрами з автодіагностики;
• мобільними діагностами;
• спеціалістами з автомобільної електроніки;
• майстернями, що працюють із кодуванням та електронними блоками;
• досвідченими користувачами, яким потрібна поглиблена діагностика.

Особливо цікавою версія PRO буде для майстрів, яким потрібні Topology Mapping, J2534 Pass-Thru, ECU Coding, Active Test та AI Repair Guidance.

Важливо перед покупкою

Підтримка ECU Coding, Active Test, Topology Mapping, J2534, сервісних функцій та інших спеціальних операцій залежить від конкретної марки, моделі, року випуску, електронного блоку та комплектації автомобіля.

Якщо THINKSCAN 689BT PRO купується для виконання певної операції, перед замовленням рекомендується повідомити марку, модель, рік випуску автомобіля та необхідну функцію для перевірки сумісності.

Де купити THINKCAR THINKSCAN 689BT PRO в Україні

Купити THINKCAR THINKSCAN 689BT PRO для професійної діагностики автомобілів можна в інтернет-магазині Автоприбор.

Модель поєднує повносистемну діагностику, Topology Mapping, J2534 Pass-Thru, ECU Coding, 4000+ Active Tests, AI Repair Guidance, CAN FD, DoIP та 35+ сервісних функцій і підходить для професійної роботи з сучасною автомобільною електронікою.
