Професійний осцилограф нового покоління для сучасної автомобільної діагностики

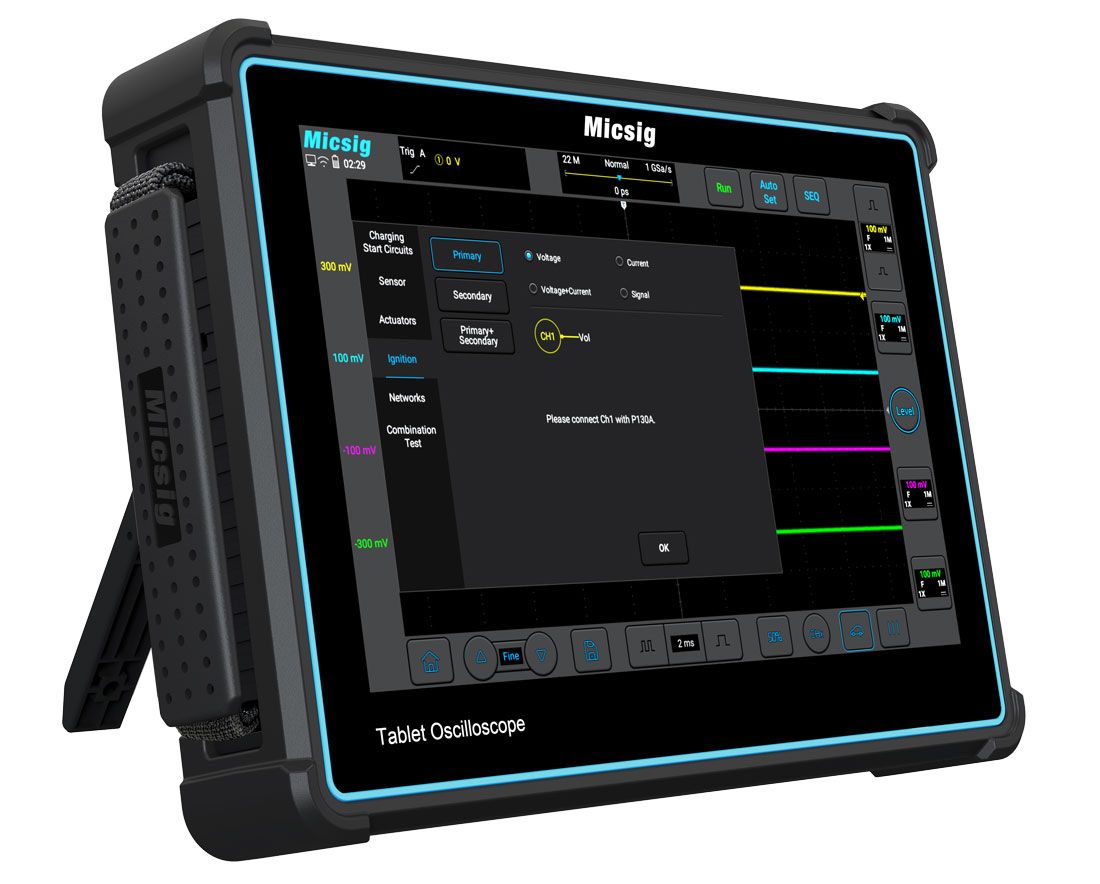

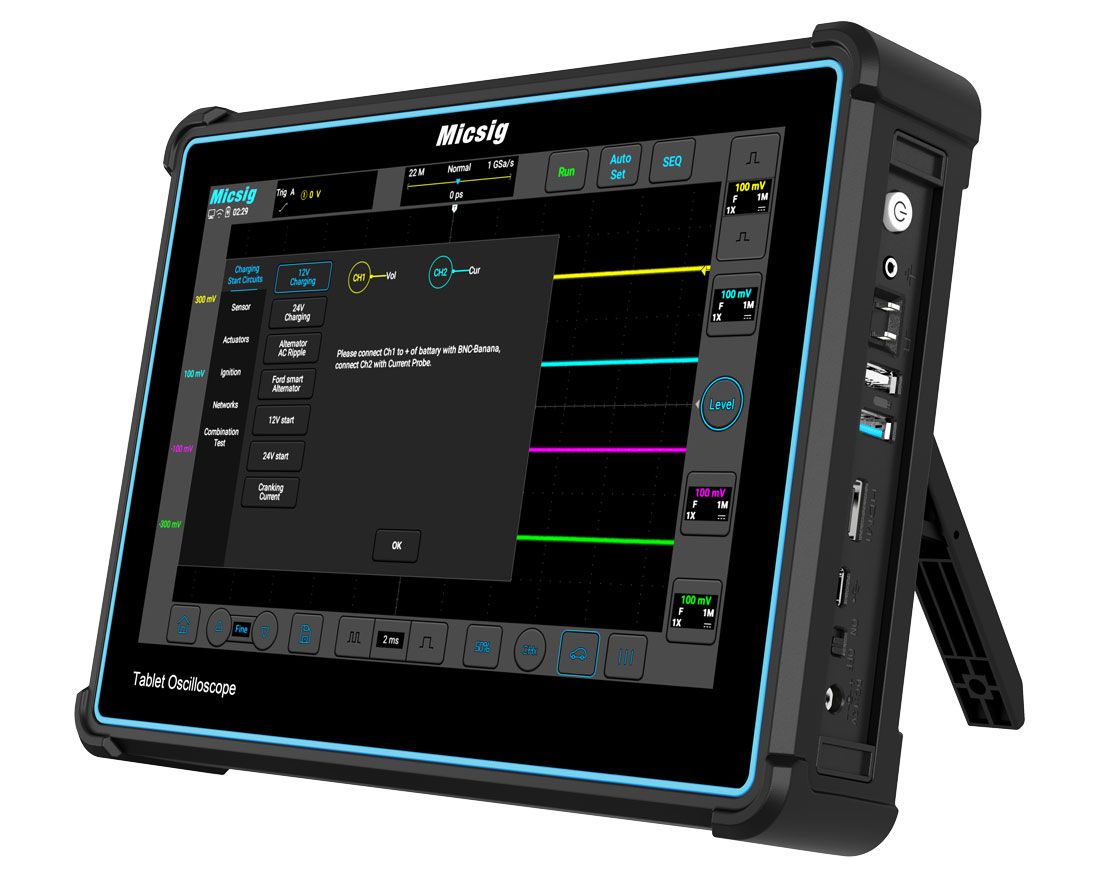

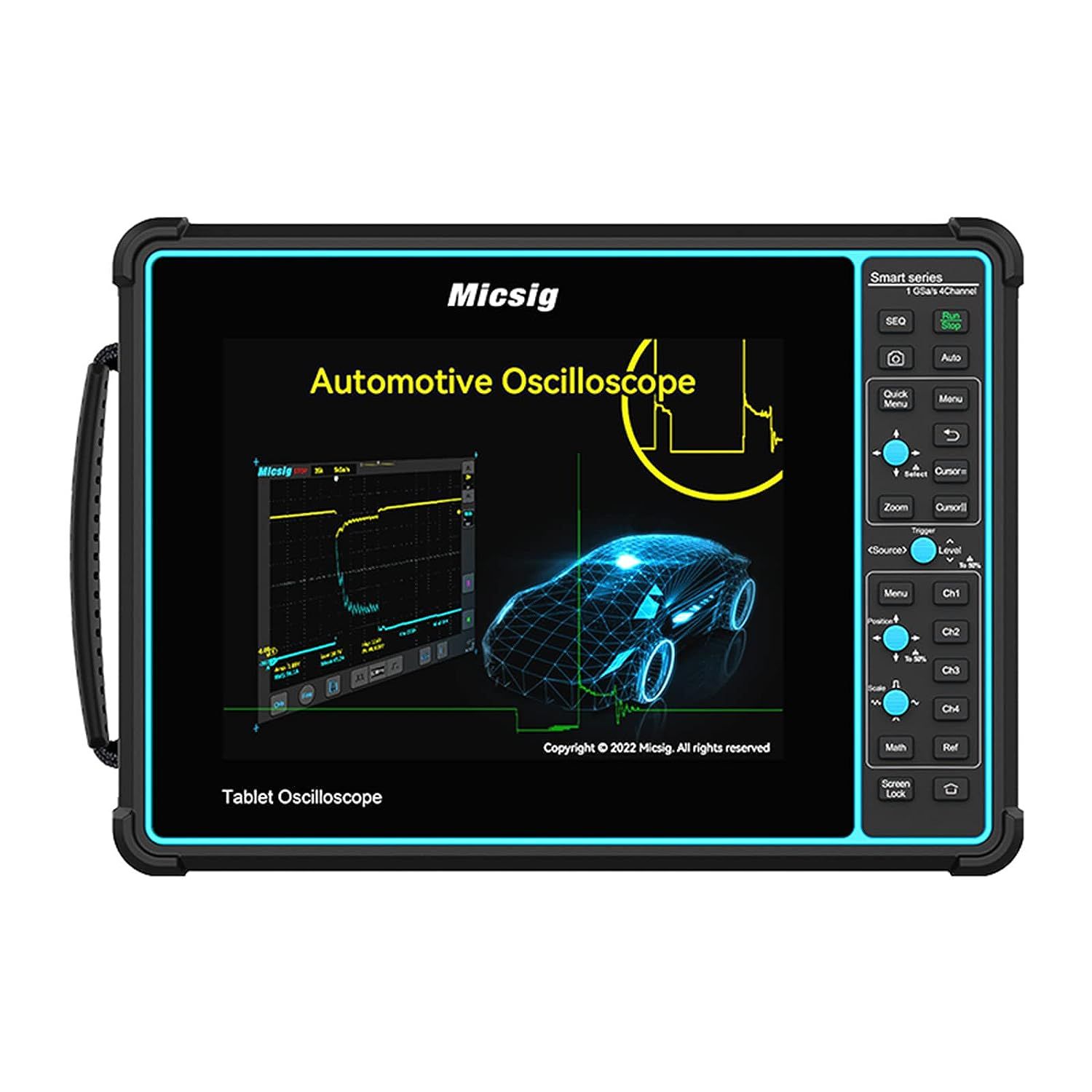

Micsig ATO1004 — це сучасний автомобільний планшетний осцилограф професійного рівня, який поєднує високу швидкість вимірювання, інтелектуальні функції аналізу та мобільність. Прилад розроблений спеціально для автоелектриків, діагностів, сервісних центрів та інженерів, які працюють із сучасними легковими автомобілями, комерційним транспортом, гібридами та електромобілями.

На відміну від класичних настільних осцилографів, Micsig ATO1004 працює під керуванням Android і використовує власний інтерфейс SigtestUI, оптимізований саме для автомобільної діагностики. Це забезпечує швидкий доступ до функцій, зручне сенсорне керування та значно скорочує час виконання вимірювань.

Основні переваги

✔️ 4 незалежні канали вимірювання

✔️ Смуга пропускання 100 МГц

✔️ Частота дискретизації до 1 Гвиб./с

✔️ До 78 000 осцилограм за секунду

✔️ Великий IPS-дисплей 10.1"

✔️ Android + SigtestUI

✔️ Автоматичні автомобільні тести

✔️ Декодування CAN, CAN FD, LIN, FlexRay

✔️ FFT-аналіз

✔️ Математичні функції

✔️ Запис та відтворення сигналів

✔️ USB 3.0

✔️ HDMI

✔️ Wi-Fi

✔️ FTP

✔️ Пам'ять 32 ГБ

✔️ Автономна робота до 5 годин

Чому варто обрати Micsig ATO1004

Осцилограф дозволяє знаходити несправності, які практично неможливо визначити звичайним мультиметром або діагностичним сканером.

Він відображає реальну форму електричного сигналу, що дозволяє оцінити стан датчиків, виконавчих механізмів, CAN-шини та електронних блоків керування.

Саме тому сучасний автомобільний осцилограф став одним із головних інструментів професійного автоелектрика.

Автоматичні автомобільні тести

Micsig містить велику бібліотеку готових сценаріїв.

Система запалювання

• Первинне запалювання
• Вторинне запалювання
• Котушки COP
• DIS
• CDI

Форсунки

• Бензинові
• GDI
• Дизельні
• Common Rail

Стартер та генератор

• Пусковий струм
• Зарядна система
• Пульсації генератора

Датчики двигуна

• ДПКВ
• ДПРВ
• MAF
• MAP
• TPS
• APP
• Температура ОЖ
• Лямбда-зонд
• NOx
• Датчик Холла
• Датчик швидкості
• ABS

Виконавчі механізми

• Форсунки
• Паливний насос
• Клапан EGR
• EVAP
• VVT
• Електродросель
• Соленоїди
• Свічки розжарювання

Автомобільні мережі

• CAN High
• CAN Low
• CAN FD
• LIN
• FlexRay
• K-Line

Комбіновані вимірювання

Осцилограф дозволяє одночасно контролювати кілька сигналів.

Наприклад:

• Колінвал + розподільний вал
• Колінвал + форсунка
• Колінвал + запалювання
• Запалювання + форсунка
• Форсунка + датчик фаз
• CAN High + CAN Low

Саме такі вимірювання дозволяють швидко знаходити несправності синхронізації двигуна.

Математичні функції

Професійний рівень аналізу забезпечують:

• FFT
• Add
• Subtract
• Multiply
• Divide
• Reference
• Zoom
• Persistence
• History
• Cursor
• Automatic Measurement

Декодування цифрових шин

Осцилограф підтримує:

• UART
• RS232
• RS422
• RS485
• SPI
• I²C
• CAN
• CAN FD
• LIN

що значно спрощує діагностику сучасних автомобілів.

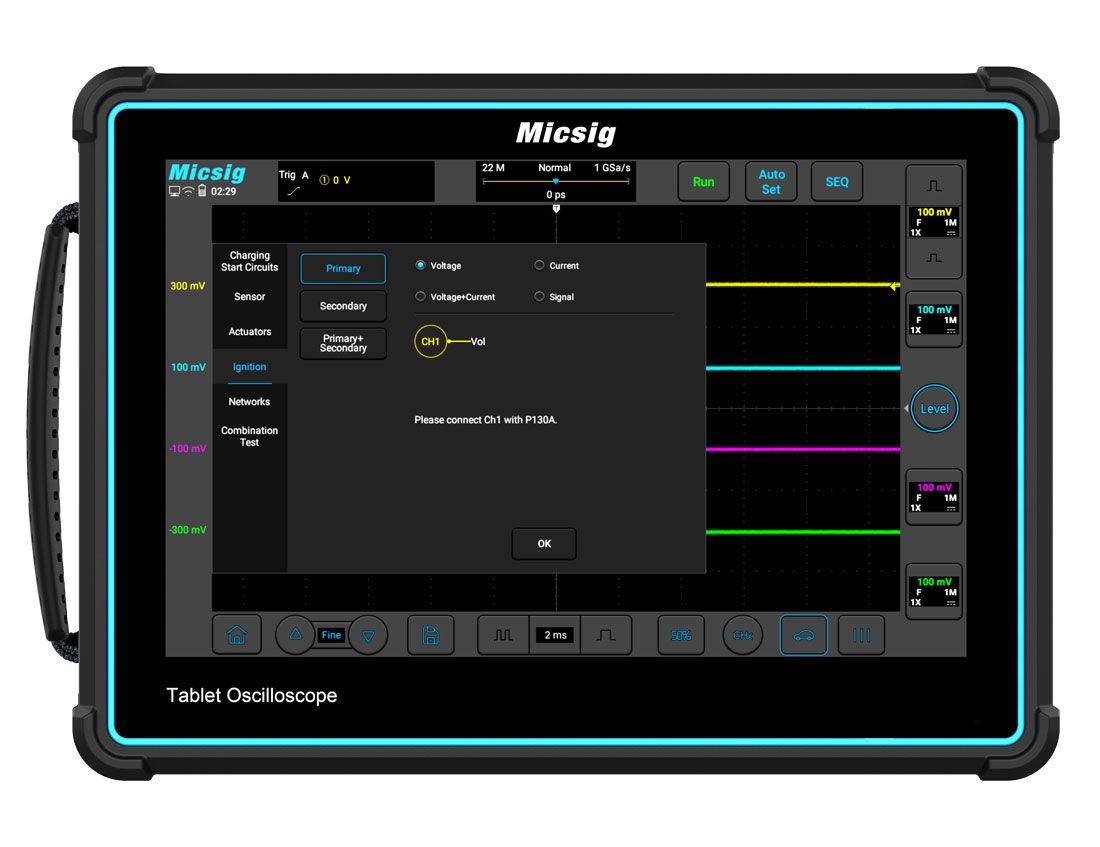

Великий IPS-дисплей

10.1" дисплей із роздільною здатністю 1280×800 забезпечує чітке відображення навіть складних осцилограм.

Повністю сенсорне керування дозволяє працювати так само зручно, як із планшетом.

Автономна робота

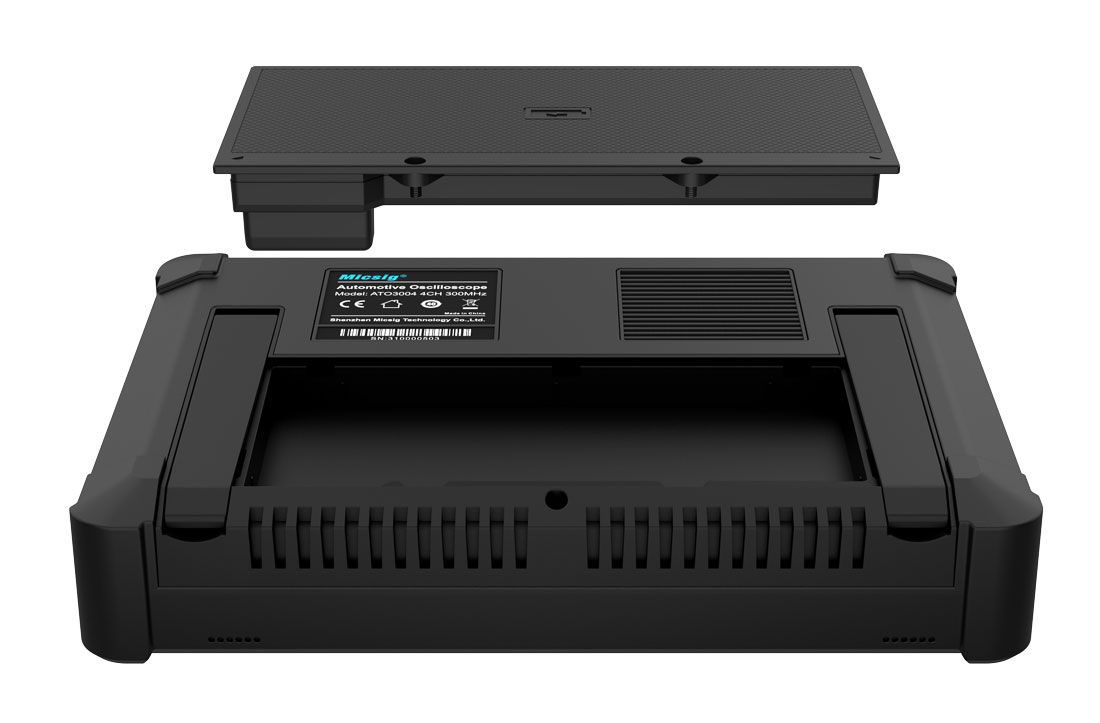

Вбудований акумулятор 7500 мА·год забезпечує до 5 годин безперервної роботи без підключення до мережі.

Це особливо зручно під час виїзної діагностики або роботи безпосередньо біля автомобіля.

Технічні характеристики

Комплектація

• Осцилограф Micsig ATO1004
• Щупи
• Зарядний пристрій
• USB-кабель
• Інструкція
• Захисний кейс (залежно від комплектації)
